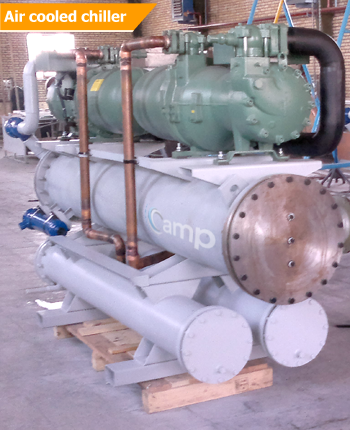

چیلر هوایی

مشخصات فنی دستگاه چیلر هوایی:

۱-کمپرسور :

چیلر دارای چهار دستگاه کمپرسور نوع اسکرومار بیترز میباشد.

۲- کویل کندانسوری ( Air cooled condenser ) :

کویل کندانسوری که از لوله های مسی وفین های آلومینیومی موجدار سینوسی که توسط ماشین اتوماتیک یکپارچه میگردند، ساخته میشود.

۳- فن های کندانسوری :

به منظور تقطیر مبرد در کویل کندانسوری از فن های Axel مارک Zilabeg با دور rpm 1400 استفاده میشود.

۴- اواپراتور :

اواپراتور دستگاه از نوع پوسته لوله ای ( shell&Tube )بوده و از پوسته مسی ۸/۵ بهمراه فین ستاره های آلومینیومی ساخته میشود.

۵- بدنه دستگاه :

ستون بندی دستگاه از مقاطع پروفیل آلومینیومی طرح AROSIO سایز ۵۰ و تولید شده بروش اکسترود و قطعات گوشه ( CORNERS )از جنس پلی آمید الیافدار متناسب با ساختار پروفیل های مذکور با قابلیت مونتاژ آسان میباشد.

بدنه دستگاه از ورق های گالوانیزه مرغوب به ضخامت ۱٫۵ میلی متر با درب های قابل دسترسی و قابل برداشت با پوشش رنگ پودری الکترواستانیک به ضخامت ۸۰میکرون که تماما بروی شاسی از ناودانی فابریک مستقر میگردد.

 ۶ – کنترلرهای دستگاه :

•  کنترلر فشار رانش مکش کمپرسور( High&Low pressure control )مارک اروپایی

•  کنترلر فشار بالای سیستم( High pressure control )مارک اروپایی

•  کنترلر فشار روغن کمپرسور( Oil pressure control )مارک اروپایی

•  ترموستاس و آنتی فریز مارک اروپایی

– کنترل فاز به منظور حفاظت مصرف کننده های برقی(کمپرسورها و الکتروموتورها) از قطع فاز و نوسانات برقی مورد استفاده فرار میگیرد.

۷- قطعات سیکل تبرید:

•  شیر برقی( Seloneed valve )مارک اروپایی

•  شیر انبساط( Expansion valve ) مارک اروپایی

•  شیر دستی( Service valve ) مارک اروپایی

•  سایت گلاس مارک اروپایی

•  شیر اطمینان( Safety valve ) مارک اروپایی

•  فیلتر درایر( Drier filter ) مارک اروپایی

•  رسیور دستگاه که بمنظور جمع آوری مبرد در فصل زمستان یا هنگام سرویس و تعمیر احتمالی دستگاه نصب میگردد.

۸- تابلو برق دستگاه :

•  قطعات برقی شامل کنتاکتور، بی متال، کلید حرارتی مارک اروپایی

•  کلیدهای مینیاتوری مارک اروپایی، رله مارک اروپایی

•  تابلو برق دارای نمایشگر خطاهای سیستم(چراغهای سیگنال)شامل فشار مکش کمپرسور، فشار رانش کمپرسور، فشار روغن، ترموستات، آنتی فریز کنترل فاز و بی متال ها میباشند.

۹- عایقکاری سیکل تبرید :

در اوپراتور دستگاه و مسیر مکش کمپرسور از عایق های حرارتی Aero flex به ضخامت ۱۳ میلی متر به منظور افزایش راندمان سیستم استفاده میشود.

۱۰- تست نشتی سیکل تبرید( Leackage Test ):

قسمت فشار بالای سیستم بصورت جداگانه تحت فشار۳۵۰ psi و قسمت فشار پایین تحت فشار ۲۰۰ psi بار ازت تست میگردد.
