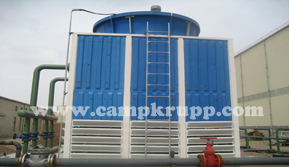

برج خنک کننده شرکت کمپ
برجهای خنک کننده صنعتی سری PIC شرکت مهندسی کمپ از مرغوبترین مواد اولیه و قطعات با کیفیت بالا، تهیه شده از مدرن ترین صنایع، ساخته میشوند و عملکرد مطمئن برج را در سخت ترین شرایط بهره برداری فراهم می سازد. برجهای خنک کننده سری PIC بصورت مدولار در کارخانه ساخته و مونتاژ می شوند. در نتیجه موقع مونتاژ مجدد در سایت، مونتاژ سریع و دقیق برج برای بهره برداری قطعی است.
مدول مونتاژ شده در کارخانه:
برج در کارخانه ساخته و یک بار بطور کامل مونتاژ می شوند، سپس دیمونتاژ گشته و به محل نصب حمل خواهند شد.
قطعات طوری ساخته می شوند که حمل آنها براحتی انجام شود. قطعات برج در سایت با دقت و سرعت بالا مونتاژ و برج خنک کننده یکپارچه، محکم و مقاوم در سایت آماده بهره برداری می گردد.
کیفیت:
در طراحی برجهای خنک کننده سری PIC سعی شده تا حد امکان در جاهایی که ممکن است از مواد مدرن پلیمری استفاده گردد.
عرشه فن(Fan Deck)، تنوره فن (Fan Stack)، پانل های بدنه از جنس فایبرگلاس(GFRP)، سطوح خنک کننده (Fill)، قطره گیرها(Drift Eliminator) از ورقهای PVC مواد دست اول (Virgin) با ضخامت بالا با گرید داروئی (Antibacterial) و سیستم توزیع آب از لوله های PVC فشار قوی ساخته می شوند، نازلهای پاشش آب از نوع غیر قابل انسداد (Non-Clogging) از جنس پلی اتیلن سنگین (HDPE) که توسط کمربندهای مخصوص از جنس پلی اتیلن سنگین (HDPE) به لوله های PVC متصل شده اند.
کلیه قطعات فلزی از پروفیل فابریک ساخته می شوند، که پس از عملیات مختلف تولید مانند سوراخکاری، جوشکاری و … گالوانیزه گرم می گردند.
به عنوان یک گزینه مورد درخواست خریداران می توان کلیه قطعات را پس از گالوانیزه توسط پوشش کامپوزیت در مقابل خوردگی مقاوم کرد. پوشش کامپوزیت شرکت مهندسی کمپ در شرایط سخت اقلیمی پیشنهاد می گردد.
در شرایط فوق العاده بد، می توان اسکلت اصلی را از جنس فولاد ضد زنگ ساخت.
مونتاژ سریع و دقیق در سایت:
برجهای سری PIC یعنی صرفه جویی زمان مونتاژ در محل، کلیه قطعات پیش ساخته فقط به هم پیچ و مهره
می شوند و هیچگونه عملیات دیگری بر روی برج انجام نخواهد شد. نتیجه، کیفیت بالا و نصب سریع برج خنک کننده است.
جانمایی مختلف:
برج خنک کن بر اساس فاکتورهای مختلفی مانند عملکرد، راندمان انرژی، طرح اولیه، فضای مورد نیاز، طول عمر، قیمت اولیه، هزینه بهره برداری و … انتخاب می گردد.
ظرفیت و سایز برجهای خنک کننده سری PIC دامنه وسیعی دارند، تا امکان هماهنگی بین بار برودتی و انرژی مصرفی و سایر فاکتورها به وجود می آید.
سل ها در سایزهای استاندارد طراحی و ساخته می شوند تا امکان هوای خروجی عمودی با مکش از چهار طرف
(Single Cell) مکش از سه طرف (Twin Cell) یا مکش دو طرفه(Multi Cell) فراهم شود، بدین صورت جانمائی برجها دارای انعطاف پذیری وسیعی می باشد.
ساختار مقاوم و محکم:
اسکلت یک پارچه برجهای سری PIC پارس اهداف که از پروفایلهای فابریک گالوانیزه ساخته می شوند، ساختار محکم و مقاوم با عمر طولانی برج در شرایط صنعتی و سخت را تضمین می کند.
قطعات برجها طوری طراحی و ساخته شده اند که حجم آنها برای حمل و نقل به حداقل ممکن برسد و به سهولت قابل حمل باشند.
سطوح خنک کننده:
سطوح خنک کننده حد اکثر سطح تماس آب و هوا را با حداقل افت فشار ایجاد میکنند تا انتقال حرارت و جرم با بهترین بازدهی رخ دهد و در عین حال کمترین مقدار انرژی مصرف گردد.
فواصل سطوح خنک کننده طوری است که امکان گرفتگی انها بسیار ضعیف است و جنس آنها از بهترین نوع PVC با گرید داروئی (Anti-Bacterial) می باشد، که احتمال پوسیدگی و فاسد شدن آنها به حداقل ممکن می رسد و در مقابل حمله باکتری ها مقاوم می باشند.
با پردازش معمولی آب و سرویس و نگهداری برج، عملکرد کامل حرارتی در طول عمر آن بدست خواهد آمد.
پروانه ها:
پروانه های آکسیال چند پره با عملکرد قوی و راندمان بالا، مصرف پایین انرژی را به همراه دارند، که بهترین گزینه برای برجهای خنک کننده صنعتی می باشند.
پانل های بدنه/تنوره فن/عرشه فن:
سطوح خنک کننده تمامی برجهای خنک کننده صنعتی شرکت مهندسی کمپ سری PIC توسط پانل های فایبرگلاس (GFRP) محصوره شده که به اسکلت اصلی بسته می شومند. تنوره از جنس فایبر گلاس، فن برجهای سری PIC را در برگرفته و عرشه فن از جنس فایبرگلاس طوری طراحی شده که مکش هوا بر اساس الگوی عبور هوا باشد.
سیستم محرکه:
انتقال حرکت از الکتروموتور به پروانه توسط جعبه دنده کاهنده دور و محور گاردان یا توسط سیستم پولی، فلکه و یک سری تسمه صورت خواهد گرفت.
الکتروموتور:
تمامی الکتروموتورهای برجهای خنک کننده سری PIC تک سرعته، TEFC دارای کلاس حفاظتی IP55 و عایق حرارتی F می باشند، و در خارج هوای مرطوب نصب می گردند.
سیستم توزیع آب:
سیستم توزیع آب برجهای سری PIC برای کار با فشار پائین و راحتی سرویس طراحی و ساخته شده اند. نازل های فانوسی با دهانه خروجی مناسب از نوع غیر قابل انسداد و بست های مخصوص از جنس پلی اتیلن سنگین راحتی نصب و سرویس و عمر طولانی سیستم را تضمین می کنند.
قطره گیر:
قطره گیرهای برجهای سری PIC ازجنس PVC با راندمان بالا با سه تعویض مسیر هوا ساخته می شوند، میزان پرت آب با این قطره گیرها از۰۰۲/۰ درصد کمتر است.
لوور هوای ورودی:
لوورهای هوای ورودی از جنس فایبرگلاس مقاوم در مقابل خوردگی و پوسیدگی و عوامل جوی، در صورت نیاز برروی آنها نصب خواهد شد. لوورها بدون نیاز به تعمیر جهت جلوگیری از ترشح آب به اطراف برج نصب می شوند و برای دسترسی به حوضچه برج براحتی قابل درآوردن هستند.
اصول عملکرد:
آب گرم منبع حرارتی فرآیند از طریق اتصالات ورودی وارد برجها سری PIC شده، آب گرم از طریق لوله ها و نازلهای مناسب بر روی سطوح خنک کننده PVC بصورت یکنواخت پاشیده می شوند و بطور همزمان هوا از دهانه ورودی هوا از روی سطوح خنک کننده مکیده می شود، مقدار کمی از آب تبخیر می شود حرارت مورد نیاز تبخیر از بقیه آب گرفته می شود و باعث خنکی آب خواهد شد. این آب سرد به حوضچه بتنی ریخته و از آنجا به منبع حرارت سیستم برمیگردد.
مشخصات فنی:
برجهای خنک کننده صنعتی سری PIC بر اساس مفروضات مورد درخواست خریداران طراحی و ساخته می شوند، با توجه به شرایط محل نصب، نوع آب و سختی آن و فاکتورهای دیگر در طراحی، جدول مشخصات فنی ارائه شده بصورت تقریبی می باشد و فقط اطلاعات اولیه ای را در اختیار شما قرار می دهد.
برجهای خنک کننده صنعتی سری PIC تا ظرفیت ۵۰۰ تن تبرید بصورت یک پارچه مونتاژ شده در کارخانه تحویل خواهند شد. برجهای بزرگتر از ۵۰۰ تن طبق روش معمول بصورت قطعات منفصله تحویل خواهند گردید.
برجهای خنک کننده صنعتی تا ظرفیت ۵۰۰ تن تبرید با حوضچه فایبرگلاس و برجهای بزرگتر مناسب نصب روی حوضچه بتنی تحویل خواهند شد.
نقشه حوضچه بتنی توسط شرکت مهندسی کمپ جهت اجراء تحویل خریدار می گردد. در صورت تمایل خریدار می توان برجهای بزرگتر را با دریافت هزینه با حوضچه فایبرگلاس تحویل داد.
