برجهای خنککننده یکی از مهمترین بخشها در صنایع مختلف به حساب میآیند. این مجموعه با تخلیه حرارت تولیدشده در فرایندهای صنعتی به کاهش دمای آب کمک میکنند. اما به دستآوردن این هدف، نهتنها به طراحی و انتخاب مناسب برج خنککننده بستگی دارد؛ بلکه به لولهکشی دقیق و موثر آن هم نیاز دارد. لوله کشی برج خنک کننده علاوهبر انتقال آبهای خنکشده، نقش بسیار مهمی در کارکرد بهینه این سیستمها دارد. هر جزئی از لولهکشی میتواند بر کارایی و عملکرد برج خنککننده تاثیر مهمی بگذارد. پس آشنایی با نحوه لوله کشی برج خنک کن مهم است. در این مقاله به بررسی اصول طراحی و اجزای کلیدی لوله کشی کولینگ تاور پرداختهایم؛ پس تا آخر مقاله همراه ما باشید.

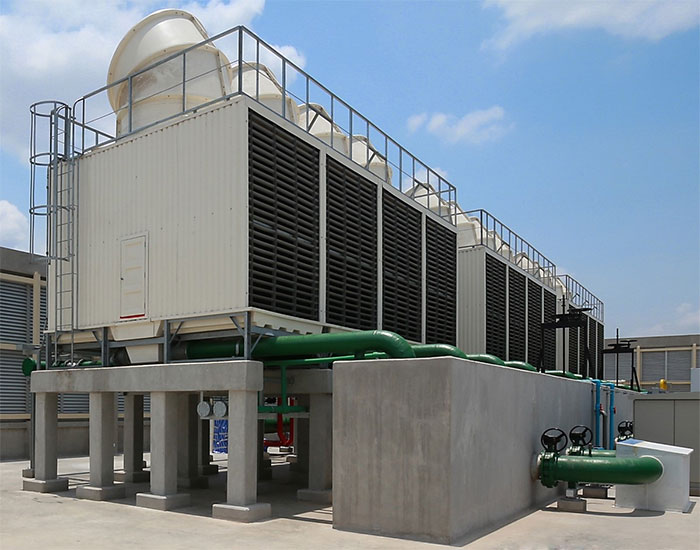

کاربرد سیستم لوله کشی برج خنک کننده
برای خنکسازی آب داغ شده توسط فعالیت ماشینآلات صنعتی، باید مسیری رفتوبرگشتی برای انتقال سیال فراهم شود. این فرایند بهعنوان سیستم لوله کشی برج خنک کننده شناخته میشود. جابهجایی سیالات توسط پمپ آب برج خنککننده انجام میگیرد. لولهکشی کولینگ تاور دارای اصول و قواعدی است که عدم رعایت آنها میتواند منجر به نقصهای جدی در تجهیزات صنعتی و برج شود.
بسیاری از ماشینآلات صنعتی برای خنککاری سیستمهای خود از آب استفاده میکنند. در صورت وجود مشکل در انتقال این آب، دستگاهها دچار نقص و خرابی خواهند شد. بنابراین، اهمیت سیستم لولهکشی برج روشن میشود. همانطورکه قیمت برج خنک کننده میتواند برای شما مهم باشد، راهاندازی این سیستم هم حائز اهمیت است. پس باید استانداردها و اصول لولهکشی به دقت و به درستی اجرا شوند که در ادامه به آنها خواهیم پرداخت.

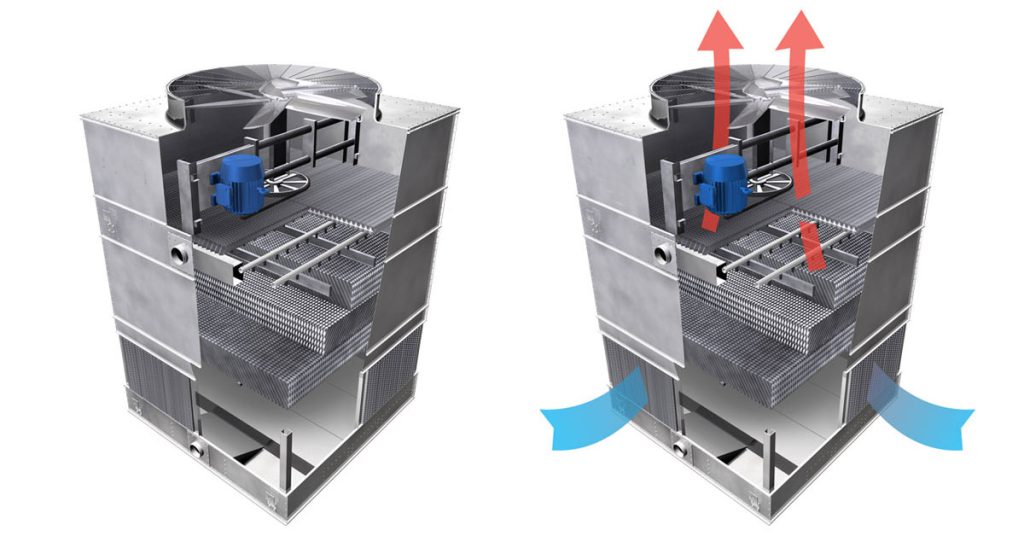

نحوه عملکرد لوله کشی های برج خنک کننده
لوله کشی برج خنک کننده نقش حیاتی در فرایند خنکسازی آب گرم دارد. این سیستم شامل اجزای مختلفی است که با همکاری یکدیگر عمل خنکسازی را انجام می دهند. در ادامه به طور خلاصه نحوه عملکرد این سیستم را شرح میدهیم:
- آب گرم از منبع تولید گرما مانند تجهیزات صنعتی به سمت لولههای ورودی برج خنککننده هدایت میشود
- پمپ، آب گرم را با فشار از طریق لولههای ورودی به داخل برج خنککننده پمپاژ میکند
- آب گرم در داخل برج به طور مساوی روی سطوح خنککننده نظیر پکینگها یا کویلها پخش میشود
- در برج خنککننده، هوا با آب گرم در تماس قرار میگیرد و گرمای آن را جذب میکند
- هوای گرم و مرطوب از طریق فنها و از بالای برج خنککننده خارج میشود
- آب خنکشده از طریق لولههای خروجی از پایین برج خنککننده جمع میشود و به سمت چرخه مصرف برمیگردد
- در طول مسیر، آب خنکشده از صافیها عبور میکند تا ناخالصیها و رسوبات از آن جدا شوند
اجزای لوله کشی برج خنک کننده
همانطور که بعد از خرید هیدروسیکلون باید با اجزای آن آشنا باشید، شناخت بخشهای برج خنککننده، از جمله اجزای لولهکشی آن بسیار مهم خواهد بود. اجزای لولهکشی برج شامل مجموعهای از قطعات و تجهیزات است که برای انتقال، توزیع و کنترل جریان آب مورد استفاده قرار میگیرند.
- لوله ها و اتصالات: لولهها شامل لولههای ورودی و خروجی آب به برج است. همچنین اتصالات شامل فلنجها و سایر اتصالاتی که برای وصلکردن لولهها به یکدیگر و به تجهیزات دیگر استفاده میشوند
- شیرآلات: شیرآلات شامل شیرهای کنترل جریان آب و شیرهای تنظیم فشار که برای کنترل جریان و فشار آب استفاده میشوند
- پمپ آب: وظیفه مکش آب گرم به برج و پمپاژ آب خنکشده از برج به سیستمهای صنعتی را دارد. این پمپ باید بادقت انتخاب و نصب شود تا عملکرد بهینه سیستم تضمین شود
- فیلترها و صافیها: فیلترها برای جلوگیری از ورود ذرات جامد به سیستم و خرابی تجهیزات، استفاده میشوند. همچنین فیلترها باید بهصورت منظم تمیز شوند و برای جلوگیری از گرفتگی لولهها، صافیها نصب میشوند. برای تکمیل عملکرد فیلترها و صافیها میتوانید به خرید اسید دیسکلر فکر کنید
- لرزهگیرها: برای جلوگیری از انتقال لرزشها و نوسانات به لولهها و تجهیزات مرتبط استفاده میشوند تا عمر مفید تجهیزات افزایش یابد
- سیستم کنترل و نظارت: شامل دستگاههای نظارتی مانند فشارسنج و دماسنج برای نظارت بر فشار و دمای آب در سیستم است
اصول طراحی لوله کشی کولینگ تاور
اصول طراحی لوله کشی برج خنک کننده برای حفظ عملکرد بهینه و کارایی سیستم بسیار مهم است. در ادامه، اصول اساسی مهم در طراحی لولهکشی کولینگ تاور را بررسی کردهایم:
- استفاده از موادی که مقاومت خوبی در برابر خوردگی و فشار دارند، بسیار مهم است
- انتخاب ابعاد صحیح لولهها و اتصالات بر اساس دبی آب در گردش و رعایت سرعت خطی استاندارد مهم است
- مسیر لولهکشی باید به گونهای باشد که دسترسی آسان به لولهها برای نگهداری و تعمیرات فراهم باشد. همچنین، باید از تداخل با سایر تجهیزات پرهیز شود
- نصب دقیق و صحیح پمپها، شیرآلات کنترلی، فیلترها و صافیها ضروری است. این تجهیزات باید بر اساس استانداردهای فنی مربوطه نصب شوند تا عملکرد بهینه سیستم تضمین شود
- استفاده از فشارسنجها، دماسنجها و سایر ابزارهای کنترلی برای نظارت دقیق بر فشار و دمای آب در سیستم از اهمیت بالایی برخوردار است
- قبل از بهرهبرداری نهایی، باید تستهای نشتی و عملکرد روی سیستم انجام شود تا اطمینان حاصل شود که هیچ نقصی در لولهکشی و تجهیزات وجود ندارد و همه چیز به درستی کار میکند

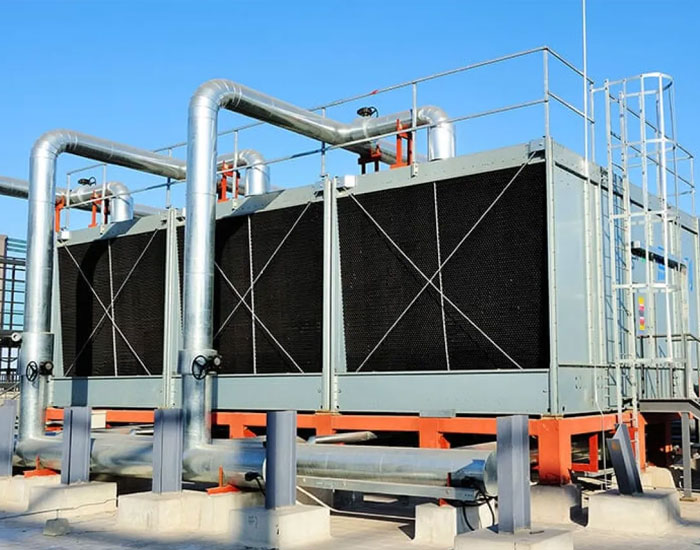

مراحل لوله کشی برج خنک کننده
لوله کشی برج خنک کننده فرایندی پیچیده و چند مرحلهای است که به مهارت، دقت و دانش فنی بالایی نیاز دارد. در ادامه نحوه لوله کشی برج خنک کن را به صورت قدمبهقدم بررسی کردهایم:
- بررسی و طراحی اولیه: بررسی نیازها و شرایط محیطی شامل تحلیل نیازهای سیستم خنککننده، شرایط محیطی و ویژگیهای برج خنککننده است. طراحی سیستم لولهکشی با نقشه لوله کشی برج خنک کننده، انتخاب مواد و اندازههای مناسب لولهها انجام میشود
- انتخاب مواد و تجهیزات: انتخاب مواد لولهکشی باید باتوجهبه مقاومت در برابر خوردگی و فشار انجام شود. همچنین، انتخاب پمپها، شیرآلات، فلنجها و اتصالات مناسب برای سیستم از اهمیت بالایی برخوردار است
- آمادهسازی محل نصب: تمیزکاری و آمادهسازی محل نصب لولهها و تجهیزات و نصب پایهها و نگهدارندههای لازم برای تثبیت لولهها باید به دقت انجام شود
- نصب لولهها و اتصالات: در این مرحله نصب لولههای ورودی و خروجی آب گرم از تجهیزات صنعتی به برج خنککننده و خروجی آب سرد شده انجام میشود. اتصال لولهها باید با استفاده از اتصالات فلنچی یا جوشی و با رعایت تراز و شیب مناسب صورت گیرد
- نصب تجهیزات و شیرآلات: پمپ آب برای جابهجایی و گردش آب در سیستم نصب میشود. همچنین، شیرهای کنترلی و یکطرفه برای تنظیم و کنترل جریان آب و صافیها برای جلوگیری از ورود ذرات و ناخالصیها به سیستم نصب میشوند
- نصب تجهیزات اندازهگیری و کنترلی: فشارسنجها برای نظارت بر فشار سیستم و لرزهگیرها برای کاهش انتقال ارتعاشات به سیستم لولهکشی نصب میشوند
- تست و بازرسی: تست نشتی برای اطمینان از عدم وجود نشتی در اتصالات و لولهها انجام میشود. همچنین، بازرسی عملکرد سیستم لولهکشی و تجهیزات نصب شده ضروری است
- تنظیم و راهاندازی نهایی: شیرآلات و پمپها به دقت تنظیم میشوند تا جریان و فشار مطلوب به دست آید. سیستم راهاندازی نهایی میشود و عملکرد صحیح آن بررسی میشود
رعایت این مراحل بادقت و توجه به جزئیات فنی، برای اطمینان از عملکرد بهینه و طول عمر سیستم لوله کشی برج خنک کننده ضروری است.
انواع لوله برای برج خنک کننده
انتخاب نوع لوله برای برج خنککننده به عوامل مختلفی از جمله ظرفیت برج، فشار و دمای آب، نوع سیال، بودجه و مقرونبهصرفه بودن بستگی دارد. در ادامه به بررسی سه نوع لوله رایج برای لوله کشی برج خنک کننده میپردازیم.
لوله پلی اتیلنی
پلی اتیلن (PE) بهعنوان یک انتخاب رایج برای لوله کشی برج خنک کننده با ظرفیت کمتر از 200 تن تبرید انتخاب میشود. این انتخاب دلایل متعددی دارد:
- مقاومت بالا
- تحمل دمایی بالا
- مقاومت در برابر مواد شیمیایی
- نصب و اتصال آسان.
باتوجهبه فشار آب چرخشی کم در سیستمهای خنک کننده، هر دو گرید پلی اتیلن PE100 و PE80 برای سیستم لوله کشی در برج خنک کننده با ظرفیت پایین مناسب هستند.
لوله کشی فلزی برج خنک کننده
در بسیاری از کاربردهای صنعتی، مهندسان به دلیل نیاز به تحمل فشار و دبی بالا در خطوط رفتوبرگشت آب برج خنککننده، از لوله فلزی استفاده میکنند. اگر فشار آب گردشی از 6 بار فراتر رود و مسیر جریان آب هم طولانی باشد، انتخاب لولههای فلزی بهعنوان راهحلی اجتنابناپذیر مطرح میشود. در این نوع سیستمها، استفاده از لولههای مانیسمان و عایقکاری مناسب لولهها از اهمیت بالایی برخوردار است.
لوله پلی پروپیلن
در بین گزینههای مختلف لوله کشی کولینگ تاور، لولههای سفید (پلی پروپیلن) جایگاه ویژهای دارند. این نوع لولهها به دلیل مقاومت در برابر دمای بالا، در برخی از کاربردها، بهویژه در ظرفیتهای پایین برجهای خنککننده، مورد استفاده قرار میگیرند.
نکات مهم لوله کشی برج های خنک کننده
لولهکشی برجهای خنککننده یک فرایند پیچیده است که نیازمند رعایت نکات فنی و طراحی دقیق برای اطمینان از عملکرد بهینه سیستم و جلوگیری از مشکلات احتمالی است. در ادامه به برخی از نکات مهم لوله کشی برج خنک کننده اشاره میکنیم:
- پمپ سیرکولاتور بعد از تشتک یا مخزن ذخیره آب سرد با فاصله کمتر از 5 متر قرار دهید
- اجرای لولهکشی با اتصالات فلنچی از مدلهای جوشی بهتر است
- انتخاب صحیح اندازه لولهکشی با توجه به دبی آب در گردش و رعایت سرعت خطی استاندارد سیستمهای سرمایشی (2 تا 6 فوت بر ثانیه) ضروری است
- استفاده از پمپ رزرو جهت تعمیر و نگهداری و کاهش فشار ثابت بر موتور و پروانه الکتروپمپ اهمیت زیادی دارد
- نصب صحیح کلکتور و تعیین خروجیها با فاصله یکسان از یکدیگر، باعث تقسیم یکنواخت آب بین ورودیهای آب داغ کولینگ تاور میشود
- لولهکشی تدریجی در خنککاری چندین دستگاه باعث توزیع ایدهال آب سرد به تمامی ماشینآلات خواهد شد
- استفاده از صافیهای چدنی، شیرهای یکطرفه، لرزهگیرهای لاستیکی استاندارد و شیرهای پروآنهای برای کنترل حجم آب گردشی توصیه میشود
- صاف بودن لوله مکش پمپ تا حد قابلتوجهی راندمان را افزایش میدهد
- استفاده از فشارسنج در مسیر لولهکشی برج، کنترل بهتری بر سیستم را به همراه دارد
- طراحی واتر لگ از دیگر ضروریات یک لولهکشی بینقص است

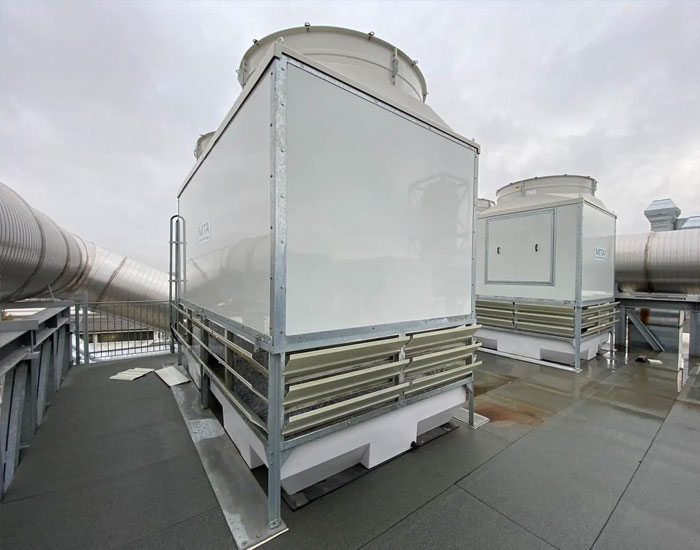

تفاوت مدار باز و بسته در لوله کشی برج خنک کننده
به طور کلی ساختار دو نوع برج خنککننده باز و بسته باهم متفاوت است. در برج خنککننده مدار بسته از کویل و رادیاتور استفاده خواهد شد، درحالیکه در سیستم مدار باز این اجزا وجود ندارند. در برج خنککننده مدار باز، آب گرم به صورت مستقیم وارد کولینگ تاور خواهد شد و پس از خنکسازی در تشتک جمعآوری میشود.
اما در برج خنککننده مدار بسته، آب به طور مستقیم وارد بخش پکینگ کولینگ تاور نمیشود. آب ابتدا وارد کویل برج خنککننده میشود و سپس به صورت القایی عملیات خنکسازی انجام میشود. پس از پروسه خنککاری، آب درون کویل به ماشینآلات صنعتی برای خنکسازی آنها پمپاژ میشود.
خطرات احتمالی طراحی نادرست لوله کشی کولینگ تاور
طراحی نادرست لولهکشی در برج خنککننده میتواند منجر به مشکلات و عواقب جدی شود که نهتنها بر عملکرد سیستم خنککننده، بلکه بر تجهیزات جانبی و حتی ایمنی کلی آن هم تاثیر منفی میگذارد. در ادامه به چند مورد از مشکلات احتمالی طراحی نادرست لوله کشی برج خنک کننده پرداختهایم:
- تخمین نادرست هد پمپ، باعث افزایش فشار بر پمپ و در نهایت سوختن آن میشود
- مسیر طولانی ساکشن پمپ فشار زیادی بر پمپ سیرکولاتور وارد میکند
- عدم رعایت تراز در نصب پمپ منجر به ایجاد پدیده کاویتاسیون میشود
- عدم اجرای مسیر بایپس (انحرافی) موجب افزایش سرعت جریان آب داخل مبدلها میشود
- نصب غیر ستاندارد فلنچ خروجی آب سرد کولینگ تاور که باعث ورود هوا به سیستم میشود
جمعبندی
لوله کشی برج خنک کننده نقش بسیار مهمی در بهرهوری و کارایی این سیستم دارد. از انتخاب و استفاده از مواد مناسب برای لولهها، تا طراحی دقیق مسیر و اندازهگیری آنها، هر جزئی از فرایند لولهکشی میتواند به بهبود عملکرد و کاهش هزینههای بهرهبرداری برج خنککننده کمک کند. در این مقاله به بررسی اصول طراحی، اجزای کلیدی و نکات مهمی که در اجرای بهینه لولهکشی باید مدنظر قرار گیرند، پرداخته شد. با رعایت استانداردها و دقت در اجرای لولهکشی، امکان افزایش عمر مفید برج خنککننده و بهرهوری بهتر از آن به دست میآید.
